Som leverantör av medelspänningsomkopplare är det av största vikt att förstå temperaturökningsgränserna för denna kritiska elektriska utrustning. Temperaturökning är en nyckelfaktor som direkt påverkar prestandan, tillförlitligheten och livslängden för medelspänningsomkopplare. I den här bloggen kommer vi att fördjupa betydelsen av temperaturökningsgränser, de faktorer som påverkar dem och de relevanta standarderna och förordningarna.
Betydelsen av temperaturökningens gränser
Mediumspänningsomkopplare är utformad för att styra, skydda och isolera elektriska kretsar i kraftdistributionssystem. Under normal drift genererar elektriska strömmar som flyter genom ledare och komponenter i switcharen värme på grund av motståndet. Om temperaturökningen överstiger de tillåtna gränserna kan det leda till en serie problem.
För det första kan överdriven temperaturökning påskynda åldrandet av isoleringsmaterial. Isolering är avgörande för att förhindra elektrisk nedbrytning och säkerställa säkerheten för omkopplaren. Höga temperaturer kan få isoleringen att brytas ned över tid, minska dess dielektriska styrka och öka risken för korta kretsar och elektriska fel.
För det andra kan det påverka komponenternas mekaniska egenskaper. Till exempel kan höga temperaturer orsaka utvidgning av metaller, vilket kan leda till lösa anslutningar. Lösa anslutningar ökar ytterligare motståndet, genererar mer värme och skapar en ond cykel som i slutändan kan leda till skador på utrustning eller till och med bränder.
Slutligen påverkar temperaturökningen också den totala effektiviteten för växel. När temperaturen är för hög ökar de elektriska förlusterna, vilket leder till slöseri med energi och högre driftskostnader.
Faktorer som påverkar temperaturökningen
Flera faktorer kan påverka temperaturökningen för medelspänningsomkopplare:
Elektrisk belastning
Storleken på den elektriska strömmen som strömmar genom switchgear är en primär faktor. När lastströmmen ökar ökar också värmen som genereras på grund av ledarnas motstånd. Därför måste switchgear betygsättas på lämpligt sätt för att hantera de förväntade lastströmmarna utan att överskrida temperaturökningsgränserna.
Omgivningstemperatur
Temperaturen i den omgivande miljön där switchgear är installerat spelar en viktig roll. Högre omgivningstemperaturer ger mindre kylkapacitet för switchgear, vilket gör det svårare att sprida värmen som genereras under drift. Till exempel i en het industriell miljö kan switchgear uppleva en högre temperaturökning jämfört med en svalare inomhusinstallation.
Ventilation och kylning
Korrekt ventilation är avgörande för värmeavledning. Switchgear med god ventilationsdesign, såsom närvaron av ventilationshål eller fläktar, kan effektivt ta bort värmen och hålla temperaturen stigande inom gränserna. Däremot kan dålig ventilation fånga värmen inuti omkopplaren, vilket gör att temperaturen stiger snabbt.
Materialegenskaper
Materialet som används vid konstruktionen av switchgear påverkar också temperaturökningen. Ledare med låg resistivitet genererar mindre värme för en given ström. Dessutom påverkar materiens värmeledningsförmåga hur snabbt värmen kan överföras bort från värme - genererande komponenter.
Relevanta standarder och förordningar
För att säkerställa säkerheten och tillförlitligheten för medelspänningsomkopplare har olika internationella och nationella standarder fastställts för att definiera temperaturökningsgränserna. En av de mest erkända standarderna är IEC 62271 - 200 -standarden.
Enligt IEC 62271 - 200 anges temperaturökningsgränserna för olika delar av medelspänningsomkopplare enligt följande:
Ledare
Temperaturökningen av nakna koppar eller aluminiumledare i kontakt med andra delar är vanligtvis begränsad till 65 ° C över omgivningstemperaturen. För isolerade ledare kan gränsen variera beroende på typen av isolering, men den ligger i allmänhet i intervallet 70 - 90 ° C över omgivningstemperaturen.
Kontakter
Temperaturökningen för huvudkontakter är vanligtvis begränsad till 70 ° C över omgivningstemperaturen. Denna gräns är inställd för att förhindra nedbrytning av kontaktytorna och säkerställa god elektrisk konduktivitet.
Hölje
Temperaturökningen för den yttre ytan på växelhöljet är begränsad till 30 ° C över omgivningstemperaturen. Detta för att förhindra personal från att brännas när man berör inneslutningen och för att säkerställa att den omgivande miljön inte påverkas av överdriven värme.
Våra medelspänningsomkopplare och temperaturökningskontroll

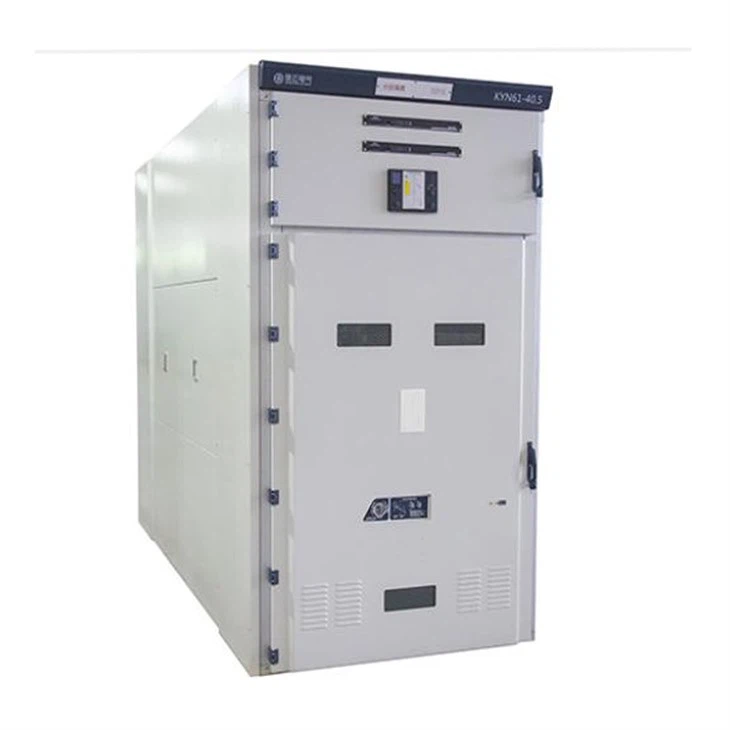

Som en medelspänningsleverantör är vi engagerade i att tillhandahålla produkter av hög kvalitet som uppfyller de striktaste temperaturökningsgränserna. Vårt produktsortiment inkluderarMetallklädd avtagbar metall sluten switchgear,Armored Moveble AC Metal innesluten switchgearoch24kv switchgear.
Vår switchgear är utformad med avancerad teknik och högkvalitativa material för att säkerställa effektiv värmeavledning. Till exempel använder vi kopparledare med hög konduktivitet för att minska värmen som genereras av den elektriska strömmen. Kapslarna är utformade med optimerade ventilationssystem, inklusive ventilationsgriller och fläktar, för att säkerställa att värmen effektivt kan tas bort från insidan av växel.
Vi genomför också stränga tester på våra produkter för att säkerställa att de uppfyller eller överskrider relevanta temperaturökningsstandarder. Innan du lämnar fabriken genomgår varje switchgear -enhet temperaturökningstester under simulerade driftsförhållanden för att verifiera dess prestanda.
Kontakta oss för köp och förhandling
Om du behöver medelspänningsomkopplare inbjuder vi dig att kontakta oss för köp och förhandlingar. Vårt erfarna säljteam kan ge dig detaljerad produktinformation, teknisk support och konkurrenskraftiga priser. Vi är dedikerade till att uppfylla dina specifika krav och ge dig tillförlitlig och effektiv medelspänningsomkopplare.
Referenser
- IEC 62271 - 200, högspänningsomkopplare och kontrollgear - Del 200: AC Metal - Innesluten switchgear och kontrollgear för nominella spänningar över 1 kV och upp till och med 52 kV.
