Att installera gasisolerat ställverk (GIS) korrekt är avgörande för att säkerställa säkerheten, tillförlitligheten och effektiviteten hos elektriska system. Som GIS-leverantör har jag själv sett hur korrekt installation kan göra en värld av skillnad. I den här bloggen kommer jag att gå igenom de viktigaste stegen för att installera GIS korrekt.
1. Planering före installation
Innan du ens blir smutsig måste du ha en solid plan på plats.
Webbplatsbedömning
Först och främst, ta en ordentlig titt på installationsplatsen. Du måste se till att den är lämplig för GIS-enheten. Golvet ska vara plant och tillräckligt starkt för att bära upp utrustningens vikt. Mät området noggrant för att säkerställa att det finns tillräckligt med utrymme för GIS, inklusive eventuellt utrymme för underhåll och ventilation.
Det är också viktigt att kontrollera miljöförhållandena. Är området utsatt för översvämningar? Extrema temperaturer? Hög luftfuktighet kan också vara ett problem. Du måste vidta försiktighetsåtgärder för att skydda GIS från dessa miljöfaktorer.
Inspektion av utrustning
När du väl har fått GIS-enheten på plats, börja inte bara installera den direkt. Ge det en grundlig inspektion. Kontrollera om det finns synliga skador under transporten, som bucklor, repor eller lösa delar. Se till att alla komponenter finns och matchar specifikationerna i leveransdokumenten.
Skaffa nödvändiga tillstånd
Beroende på var du installerar GIS kan du behöva skaffa olika tillstånd från lokala myndigheter. Dessa kan omfatta elinstallationstillstånd, miljötillstånd och bygglov. Hoppa inte över detta steg, eftersom bristande efterlevnad kan leda till rejäla böter och projektförseningar.
2. Foundation Installation
En bra grund är ryggraden i en riktig GIS-installation.
Förbered stiftelsen
Om du installerar GIS på ett betongfundament, se till att det härdas ordentligt. Fundamentet bör utformas för att klara vikten och dynamiska belastningar från GIS-enheten. Markera platserna för ankarbultar eller monteringsfästen noggrant enligt tillverkarens specifikationer.
Installera ankarbultar eller monteringsfästen
Montera försiktigt ankarbultarna eller monteringsfästena i fundamentet. Se till att de är jämna och korrekt inriktade. Detta säkerställer att GIS-enheten sitter säkert på fundamentet. Använd vattenpass och mätverktyg för att dubbla - kontrollera inriktningen.
3. Installation av GIS-enhet
Nu är det dags att få GIS-enheten på plats.
Lyft och placera GIS
Använd lämplig lyftutrustning, som kranar eller gaffeltruckar, för att lyfta GIS-enheten och placera den på fundamentet. Se till att följa alla säkerhetsprocedurer under lyftprocessen. När enheten är på plats, rikta in den med ankarbultarna eller monteringsfästena.
Säkra GIS till stiftelsen
Dra åt muttrarna på ankarbultarna eller fäst GIS på monteringsfästena. Använd rätt vridmoment som anges av tillverkaren. Att dra åt för mycket eller för lite kan orsaka problem senare, så det är viktigt att få det rätt.
4. Gaspåfyllning
En av de unika aspekterna av GIS är användningen av isoleringsgas.
Välj rätt gas

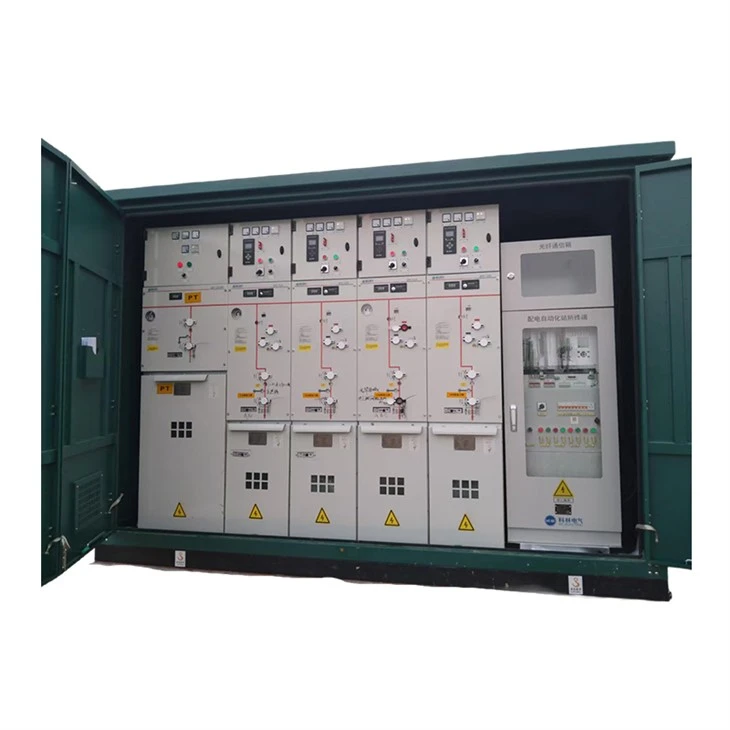

Det finns olika typer av gaser som används i GIS, såsom SF6, torr luft och miljövänliga gaser. För mer information omTorrluftisolerat ställverk,SF6 uppblåsbara ställverk, ochEco Gas ställverk, kan du kolla in de medföljande länkarna.
Varje gas har sina egna egenskaper och krav. Till exempel är SF6 en mycket effektiv isoleringsgas, men den har en hög global uppvärmningspotential. Så i vissa fall kanske du vill överväga mer miljövänliga alternativ.
Gaspåfyllningsprocess
Innan du fyller på gasen, se till att GIS-enheten är ordentligt förseglad. Använd en gaspåfyllningsanordning för att fylla GIS med lämplig gas till det specificerade trycket. Övervaka fyllningsprocessen noggrant för att undvika över- eller underfyllning.
5. Elektriska anslutningar
Rätt elektriska anslutningar är avgörande för att GIS ska fungera korrekt.
Anslut samlingsskenor och kablar
Anslut samlingsskenor och kablar till GIS-plintarna enligt elschemat. Se till att anslutningarna är täta och säkra. Använd lämpliga verktyg, som momentnycklar, för att säkerställa korrekt åtdragning av bultar.
Kontrollera isolationsmotståndet
Kontrollera isolationsresistansen hos de elektriska anslutningarna innan GIS aktiveras. Detta kommer att hjälpa dig att tidigt identifiera eventuella isoleringsproblem. Använd en isolationsresistanstestare för att mäta resistansvärdena och jämföra dem med tillverkarens specifikationer.
6. Provning och driftsättning
När installationen är klar är det dags att testa och driftsätta GIS.
Funktionstestning
Utför en serie funktionstester för att säkerställa att alla komponenter i GIS fungerar korrekt. Detta inkluderar testning av strömbrytare, brytare och skyddsreläer. Kontrollera att styrsystemet och kommunikationsgränssnitten fungerar korrekt.
Högspänningstestning
Genomför högspänningstester för att verifiera isoleringsprestandan hos GIS. Detta hjälper till att upptäcka eventuella dolda isoleringsdefekter. Se till att följa alla säkerhetsprocedurer under högspänningstestning.
Driftsättning
Efter framgångsrik testning är GIS redo för driftsättning. Detta innebär att systemet gradvis aktiveras och övervakar dess prestanda. Håll noga koll på driftsparametrarna, såsom spänning, ström och temperatur.
7. Utbildning och dokumentation
Glöm inte de personer som kommer att driva och underhålla GIS.
Operatörsutbildning
Ge omfattande utbildning till operatörerna om hur man använder och underhåller GIS på ett säkert sätt. Detta bör innefatta utbildning om normal drift, nödavstängningsprocedurer och grundläggande underhållsuppgifter.
Dokumentation
Behåll detaljerad dokumentation av installationsprocessen, inklusive installationsritningar, testrapporter och underhållsmanualer. Denna dokumentation kommer att vara värdefull för framtida referens och felsökning.
Om du är på marknaden för gasisolerade ställverk av hög kvalitet eller behöver mer vägledning om installation, hör gärna av dig. Vårt team av experter är här för att hjälpa dig varje steg på vägen och säkerställa en framgångsrik installation.
Referenser
- Elektriska installationsstandarder, National Electrical Code
- Tillverkarens installations- och underhållsmanualer
